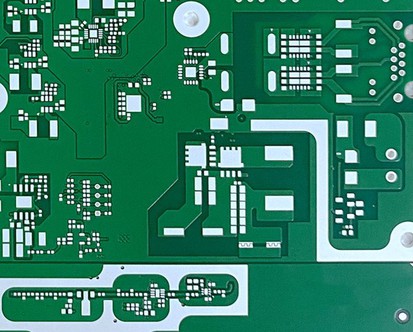

Pcb di foratura posteriore multistadio

Descrizione

Il circuito stampato multistadio per perforazione posteriore è un circuito stampato (PCB) di alto livello particolarmente adatto per la trasmissione di dati ad alta velocità e applicazioni di elaborazione di segnali ad alta frequenza. Rispetto alle tradizionali schede a doppia faccia e a quattro strati, le schede a circuiti stampati con foratura posteriore multistadio possono ottenere una qualità del segnale superiore e uno spessore inferiore della scheda, accorciando il percorso di trasmissione del segnale, riducendo il disadattamento di impedenza e l'interferenza incrociata del segnale, migliorando così le prestazioni e affidabilità dell'intero sistema.

Il processo di fabbricazione dei circuiti stampati con perforazione posteriore a più stadi è relativamente complesso e richiede più fasi. In primo luogo, praticare i fori tra più pannelli sullo stesso strato, quindi utilizzare la tecnologia di perforazione a profondità controllata per elaborare i fori elettrici sul retro. Dopo il completamento, seguire le fasi di rivestimento della lamina di rame sulla superficie del PCB, elaborare i circuiti elettronici interni e infine eseguire processi come placcatura in oro, serigrafia e test elettrici.

Il circuito stampato a perforazione posteriore multistadio presenta tre vantaggi principali

1. Migliorare la qualità della trasmissione del segnale: una struttura multistrato può ridurre efficacemente l'impatto della codifica del segnale e del crosstalk e migliorare la qualità della trasmissione e la stabilità del segnale.

2. Semplifica il layout del sistema: i circuiti stampati a perforazione posteriore multistadio possono ridurre il rumore e isolare layout di circuiti complessi, ottenendo così l'effetto di ottimizzare il layout del sistema.

3. Miglioramento della velocità di trasmissione del segnale: il più grande vantaggio dei circuiti stampati a perforazione posteriore multistadio è che possono ridurre la lunghezza del percorso sulla scheda, ridurre efficacemente il ritardo e la perdita del segnale e migliorare la velocità di trasmissione del segnale.

4. Prestazioni elettriche e affidabilità ad alta densità: l'interconnessione di più strati circuitali consente alla scheda di ospitare più componenti e connessioni. Il design tra diversi strati può anche ottimizzare il layout del circuito, riducendo le dimensioni e il volume del circuito stampato. Inoltre, attraverso un trattamento di metallizzazione completo, la perforazione posteriore può migliorare l'affidabilità e le prestazioni anti-interferenza dell'intero circuito stampato, rendendolo più adatto per applicazioni ad alta richiesta.

Il costo di produzione delle tavole di perforazione posteriore multistadio è relativamente elevato, principalmente a causa della necessità di utilizzare tecnologie e attrezzature di produzione più avanzate. Ad esempio, quando si realizzano circuiti multistrato, è necessario creare prima più circuiti stampati a strato singolo, quindi utilizzare la tecnologia di perforazione posteriore per collegarli insieme. Ciò comporta un gran numero di operazioni manuali e l'uso di attrezzature di alta precisione, con conseguenti costi di produzione relativamente elevati.

In termini di tecnologia, la produzione di circuiti stampati con perforazione posteriore multistadio richiede la padronanza di alcuni punti tecnici professionali. In primo luogo, è necessario essere esperti nella progettazione e nel layout dei circuiti stampati, soprattutto quando si progettano circuiti multistrato, che richiedono competenze di progettazione di circuiti più elevate.

In secondo luogo, la produzione di tavole di perforazione posteriore multistadio comporta alcune tecnologie di processo avanzate, come la tecnologia di perforazione posteriore, che richiede esperienza pratica e conoscenze professionali rilevanti. Inoltre, al fine di garantire la qualità e le prestazioni del circuito stampato, è necessario condurre ispezioni e test rigorosi sul circuito stampato.

Il pcb di perforazione posteriore multistadio è ampiamente applicabile in vari campi, inclusi dispositivi di comunicazione, sistemi integrati, server, dispositivi di rete, treni ad alta velocità e veicoli autonomi. In futuro, i circuiti stampati a perforazione posteriore multistadio svolgeranno un ruolo più importante nella strategia nazionale di trasmissione e digitalizzazione dei dati ad alta velocità di prossima generazione e diventeranno uno dei mezzi importanti per la progettazione ad alte prestazioni e alta affidabilità di apparecchiature elettroniche.
