Foratura laser PCB a 10 strati

Come suggerisce il nome, il numero di strati è 10 e il circuito stampato che utilizza il processo di perforazione laser è chiamato perforazione laser PCB a 10 strati. Nella produzione di PCB, il foro passante (TH) e il foro cieco vengono lavorati rispettivamente mediante trapano e trapano laser. Grazie alla leggerezza e alle prestazioni elevate delle apparecchiature elettroniche, il PCB si è sviluppato fino a raggiungere un diametro ridotto e un'elevata precisione, in particolare lo strato esterno dei componenti a semiconduttore, che si è rapidamente sviluppato fino alla miniaturizzazione della larghezza del conduttore, il diametro ridotto del foro cieco (BH) , l'aumento del numero di fori e del multistrato.

L'elevata richiesta di precisione di foratura rende la tecnologia di foratura laser sempre più ampiamente utilizzata nella lavorazione dei PCB. La funzione principale della perforazione laser è quella di rimuovere rapidamente i materiali del substrato da lavorare, che dipende principalmente dall'ablazione fototermica e dall'ablazione o rimozione fotochimica.

Al momento, la nostra azienda ha compiuto progressi significativi nei pannelli di perforazione laser e ha padroneggiato le tecnologie pertinenti.

Caratteristica

La foratura laser richiede un'elevata precisione di allineamento dei fori.

Sotto l'irradiazione laser ad alta energia, le sostanze carbonizzate vengono facilmente lasciate nel foro.

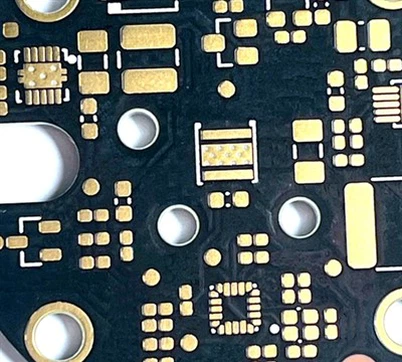

Immagine: Foratura laser PCB a 10 strati

Capacità Tecnica
