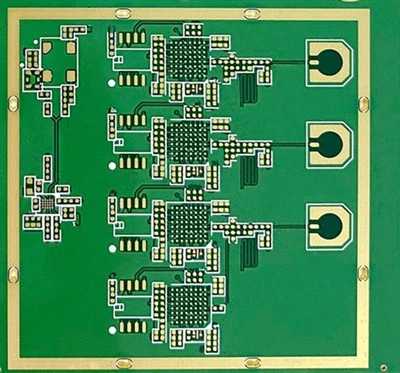

Pcb multistadio a foro cieco

Descrizione

Il PCB a foro cieco multistadio è una tecnologia avanzata dei circuiti stampati che può migliorare significativamente le prestazioni e l'affidabilità dei circuiti stampati. Rispetto ai circuiti stampati tradizionali, i circuiti multistadio con foro cieco presentano una densità maggiore e un cablaggio più sottile, consentendo l'implementazione di più componenti e funzioni in uno spazio più piccolo. Allo stesso tempo, i circuiti stampati multistadio a foro cieco offrono anche prestazioni elettriche e controllo dell'impedenza migliori, consentendo una trasmissione più accurata di segnali e dati.

Il processo di produzione dei circuiti stampati a foro cieco multistadio è relativamente complesso e richiede processi e attrezzature di produzione ad alta precisione. In primo luogo, è necessario disporre i modelli dei circuiti sulla superficie della scheda e trasferirli sullo strato rivestito di rame utilizzando la tecnologia della fotolitografia. Quindi, attraverso molteplici fasi del processo come perforazione, placcatura in rame e rivestimento, il circuito stampato viene perforato per formare un'apertura a foro cieco. Infine, ottimizza le prestazioni elettriche e l'affidabilità dell'apertura del foro cieco controllando dettagli come lo spessore della placcatura in rame e la composizione chimica dell'elettrolita.

I campi di applicazione dei circuiti stampati a foro cieco multistadio sono molto estesi e comprendono prodotti elettronici, apparecchiature di comunicazione, apparecchiature mediche, aerospaziale, militare e altri campi. Questa tecnologia può migliorare significativamente le prestazioni e l'affidabilità del prodotto, ridurre i tassi di guasto del prodotto e i costi di manutenzione e anche realizzare una progettazione del prodotto più piccola ed efficiente. Pertanto, anche i circuiti stampati a foro cieco multistadio saranno sempre più apprezzati e applicati nello sviluppo futuro.

Rispetto ai PCB tradizionali, le schede multistadio con foro cieco presentano i seguenti vantaggi:

1. Le schede con fori ciechi multistadio hanno una maggiore integrazione e possono ottenere un migliore layout del circuito attraverso la progettazione multistrato. I PCB multistrato consentono di organizzare schemi circuitali più complessi in uno spazio ridotto, risultando in progetti PCB più piccoli.

2. La trasmissione del segnale delle schede con fori ciechi multistadio è più affidabile. Per la trasmissione di segnali ad alta frequenza, il percorso di progettazione del foro cieco è più eccellente rispetto ai circuiti tradizionali. Poiché i percorsi di progettazione dei fori ciechi possono ridurre la riflessione del segnale e la diafonia, migliorando così la stabilità e la precisione della trasmissione del segnale.

3. Le schede possono offrire un migliore effetto di dissipazione del calore. Questo perché i PCB multistrato possono concentrare la conduzione del calore, con conseguente migliore dissipazione del calore. Soprattutto per i dispositivi elettronici ad alta potenza, l'effetto di dissipazione del calore dei PCB multistrato è molto importante.

4. Il processo di produzione dei circuiti stampati a foro cieco multistadio è più avanzato. A causa dell’elevata difficoltà nella progettazione di PCB multistrato, sono necessari processi di produzione più avanzati rispetto ai PCB tradizionali. Questi processi includono la perforazione laser, l'affondamento del rame a foro cieco, l'impilamento multistrato, ecc. L'emergere di questi processi ha notevolmente migliorato l'efficienza produttiva e la qualità dei PCB multistrato.

Il PCB a foro cieco multistadio è una tecnologia di circuiti stampati molto avanzata e la sua applicazione migliorerà notevolmente le prestazioni e l'affidabilità dei prodotti elettronici. Credo che nel prossimo futuro i circuiti stampati multistadio a foro cieco diventeranno sempre più una parte indispensabile della vita quotidiana delle persone.
